Światłowody multimodowe i jednomodowe.

kontakt@itpol.pl

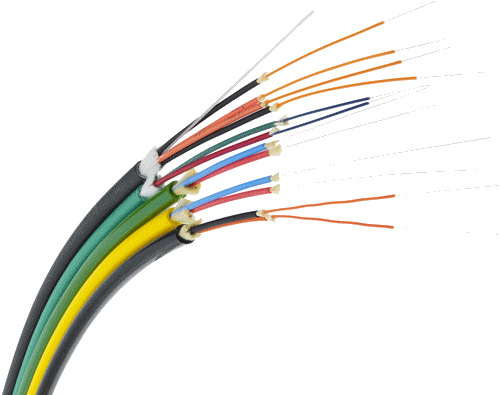

Światłowód fiber cable

Światłowody, to konstrukcje optyczne przenoszące falę elektromagnetyczną drogą wielokrotnych odbić.

Z tego powodu zbudowane są one z rdzenia, pokrytego warstwą o niższym niż materiał rdzenia współczynniku załamania światła, zwaną płaszczem. Rozkład współczynnika załamania światła w rdzeniu (i płaszczu) decyduje o właściwościach światłowodu, koniecznych dla realizacji konkretnego rozwiązania układu optoelektronicznego. Wymagania stawiane światłowodom są tak różne, że nie jest możliwe wytwarzanie ich tylko jedną, uniwersalną metodą.

Podstawą działania światłowodu jest zjawisko całkowitego wewnętrznego odbicia światła (bez strat) na styku ośrodków rdzenia i płaszcza. Aby promień pozostał w rdzeniu i podlegał całkowitemu wewnętrznemu odbiciu na granicy rdzenia i płaszcza, kąt jego padania względem osi światłowodu nie powinien przekroczyć wartości krytycznej - wartość ta nosi nazwę kąta akceptacji światłowodu. W płaszczu współczynnik załamania światła jest mniejszy niż w rdzeniu, wiąże się to też ze współczynnikiem odbicia. Światło używane do transmisji jest monochromatyczne i pochodzi od nadajnika, którym może być dioda laserowa (LD) lub dioda elektroluminescencyjna (LED; najczęściej superluminescencyjna).
